AGROSOFT 97
 I Congresso da SBI-Agro


SISCOSAN - Software para o dimensionamento
de fossa séptica e filtros anaeróbios, utilizando
linguagem orientada a objetos



Rêmulo Maia Alves
remulo@ufla.br

Andréa Hentz de Melo

André Luiz Zambalde
zambalde@ufla.br
Universidade Federal de Lavras -UFLA
Caixa Postal 37 - 37200-000 Lavras/MG
(035) 829-1123



Resumo

Desenvolveu-se um programa, em linguagem orientada a objetos, capaz de fornecer todos os dados ao Engenheiro Agrícola ou usuário, para o dimensionamento de fossas sépticas e filtros anaeróbios, de maneira simples e rápida, visto a importância destes no meio rural.O tanque séptico é uma unidade de estanque que se destina ao tratamento local, em residências, postos isolados, pequenas fábricas e principalmente em edificações na zona rural, sendo uma unidade de escoamento horizontal e contínuo, que realiza a separação de sólidos leves e pesados, decompondo-o em meio anaeróbio.

Abstract

In this work we intended to describe one of the multiples possibilities of using a object-oriented language in Agricultural Engineering, concerning septic dimples and anaerobic filters dimension measurement, aiming to improve operational agility. The septic dimple is a simple which performs multiple functions.Its use is directed to local mainly rural area buildings, being a heavy drainage unit, with anaerobic decomposition of organic materials.Considering the value of this tool in rural areas, a program was developed in order to provide all the data for the agricultural engineer or other users

Palavras chave

Software, dimensionamento, fossa séptica e filtro anaeróbio.



1. INTRODUÇÃO

A agropecuária, sendo uma atividade de risco, vem procurando aos poucos, inovar-se usando técnicas modernas de produção para um melhor planejamento da atividade. Uma delas, é a construção de tanques sépticos no meio rural, visto a importância para o saneamento básico.

O tanque séptico, mais conhecido como 'fossa séptica', vem sendo utilizado há pouco mais de 100 anos. Foi a primeira unidade inventada para o tratamento de esgotos e até hoje é a mais extensivamente empregada, em todos os países. É uma unidade de escoamento horizontal e contínuo, que realiza a separação de sólidos leves e pesados, decompondo-os em anaeróbio. É uma unidade estanque, simples, não mecanizada, de operação fácil e de custo baixo, que realiza funções múltiplas. Designa-se ao tratamento local, em residências, postos isolados, campos esportivos, pequenas fábricas, edificações na zona rural, etc.. O tanque séptico não é um simples decantador e digestor, mas sim uma unidade que realiza simultaneamente várias funções:

  • decantação e retenção dos sólidos em suspensão mais pesados, formando o lodo que se acumula na parte inferior;
  • flutuação e retenção dos materiais mais leves, tais como óleos, gorduras e graxas, que ficam flutuando na parte superior;
  • tratamento anaeróbio da fase líquida em escoamento "septização";
  • digestão do lodo acumulado, com produção de líquidos, gases e material estabilizado;

2. OBJETIVOS

Este trabalho, nasceu da necessidade de solucionar uma carência em desenvolvimento de software para o dimensionamento de tanques sépticos e filtros anaeróbios, de baixo custo, e por conseguinte, acessíveis à profissionais da área rural, que trabalhem com estes dimensionamento. Para o desenvolvimento do SISCOSAN (Sistema de Controle Sanitário), utilizou-se um novo paradigma de programação, orientação a objetos, que viesse realmente aprofundar novos conceitos e métodos de programação, sempre buscando o efetivo aprimoramento do orientado. Dentre as várias linguagens disponíveis optou-se pelo DELPHI, desenvolvido pela Boorland.

3. MATERIAL E MÉTODO

Tendo o DELPHI como uma opção para o desenvolvimento do software, e sendo muito restrito o conhecimento da própria linguagem e dos novos conceitos de programação, criou-se a necessidade em aprimorar estes conhecimentos. Inicialmente passou-se a pesquisar fontes em que constasse estes conceitos, tais como: objeto propriamente dito, encapsulamento, herança, classes, poliformismo, entre outros. Durante este tempo não foi executado a construção específica dos cálculos para o dimensionamento da fossa séptica e do filtro anaeróbio, devido a maior necessidade em se conhecer e optar pelo melhor método de desenvolvimento. Apenas eram planejados e discutidas as possíveis e as melhores alternativas de apresentação do software, bem como os métodos de cálculos que resultariam em uma maior efeciência na execução do software.

Segundo a ABNT (Associação Brasileira de Normas Técnicas) 7229/Março 1982, o dimensionamento do tanque séptico pode ser obtido através dos volumes específicos para cada uma das suas funções:

  • Volume da zona de gases: Vg = S*0,20;
  • Volume da zona de escuma: Ve = N*0,020;
  • Volume da zona neutra I: VN1 = S*0,10;
  • Volume da zona de sedimentação: VS = N*C;
  • Volume da zona neutra II: VN2 = S*0,10;
  • Volume da zona de lodos em digestão: Vf = N*0,025;
  • Volume da zona de lodos digeridos: Vd = N*0,075.

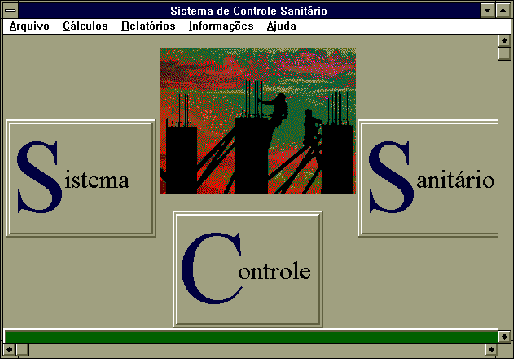

O SISCOSAN (SISTEMA DE CONTROLE SANITÁRIO) está sendo, portanto, apresentado por uma tela principal, onde existe um menu com as seguintes opções disponíveis ao usuário:

  • Arquivo/Novo/Abrir/Sair - Para gerar entrada de dados, e sair do programa.
  • Dimensionamento de Fossa Séptica e Filtro Anaeróbio - Realiza o dimensionamento propriamente dito.
  • Relatório - Descreve as funções e importâncias da instalação de fossas sépticas e filtros anaeróbios no meio rural.
  • Informações/Tabelas - As fórmulas e tabelas utilizadas para o dimensionamento de fossas sépticas e filtros anaeróbios são mostradas para o usuário á título de curiosidade.
  • Ajuda - Fornece dados sobre algumas características do software e também sobre telas e entradas de dados do programa.
  • Desenhos - todas as plantas das fossas sépticas são mostradas, com suas respectivas dimensões.

A seguir, apresenta-se um conjunto de telas ilustrativas do SISCOSAN (Figura 1).



4. CONCLUSÕES

O SISCOSAN (SISTEMA DE CONTROLE SANITÁRIO), realiza os cálculos do dimensionamento da fossa séptica e de filtros anaeróbios, de forma rápida, simples e eficiente.Utilizando a Orientação a Objetos é possível o reaproveitamento de seu código para construção de novos sistemas sem muitas alterações, devido principalmente aos novos conceitos do paradigma: classes; herança; poliformismo; etc..

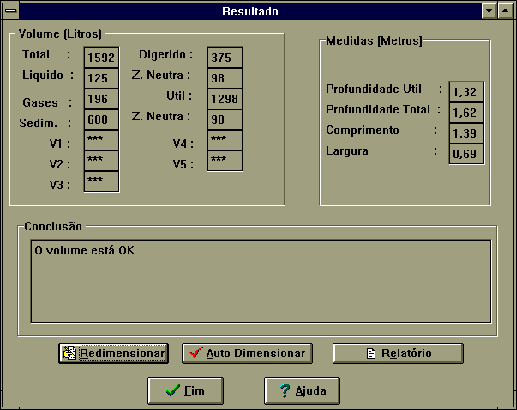

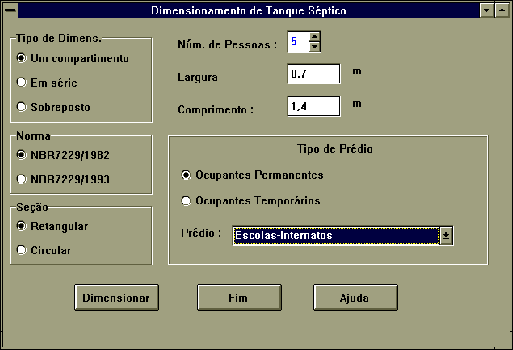

Figura 1: Telas do Siscosan: dimensionamento do tanque séptico e resultado.



5. REFERÊNCIAS

  • BORLAND INTERNATIONAL, Inc. 100 Borland Way. Delphi.
  • AZEVEDO NETO, J.M. DE HESS, M.L Tanques Sépticos: Conhecimentos atuais. Engenharia Sanitária : Rio de Janeiro, abr/jun, 1985.
  • BOTELHO, C.G. Controle da poluição no meio rural : Lavras, ESAL, 1986. 111P.



6. BIOGRAFIA

Rêmulo Maia Alves: Engenheiro Mecânico (Puc-MG-1982); Especialista em programação de computador ( Puc-Rio-1986) e Mestre em Ciência da Computação (UFMG-1993). Coordenador de curso de Bacharelado em Informática, Diretor do Centro de Informática e Professor do Departamento de Ciências Exatas da UFLA

Andréa Hentz de Mello: Acadêmica do 7 período de Engenharia Agrícola e Bolsista Pibic/CNPq

André Luiz Zambalde: Engenheiro Eletricista (INATEL, 1984); Mestre em Eletrônica (EFEI, 1991); Doutorando em Engenharia de Sistemas e Computação (COPPE/UFRJ). Professor do Departamento de Ciências Exatas na UFLA; Conselheiro da SBI-AGRO e Pesquisador na área de Informática na Agropecuária.
